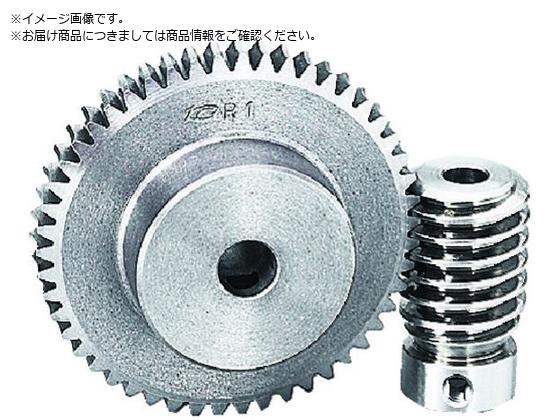

KG ウォーム W1S L1=A モジュール1.0 圧力角20度 並歯 S45C 精密転造仕上 W1S L1=A

冷間転造による加工の為、ネジ面の表面は加工硬化によって硬さが向上し、金属の繊維組織が切断されていないので、機械切削のウォームに比べ機械的性質も優れています。転造後の表面硬さは母材の硬さの１．２倍〜１．３倍になり、「ねじ面の硬さはＨＢ２４０〜２６０」になります。

●モジュール：１●穴径（ｍｍ）：φ８●歯形：並歯●形状：Ａ●基準円直径（ｍｍ）：φ１６●歯幅（ｍｍ）：２５●条数：１●歯先円直径（ｍｍ）：φ１８●全長（ｍｍ）：２５●キー溝ｂ２×ｔ２：３×１．４●進み角３°３５′●ウォームのねじれ方向および条数：Ｌ１●ウォームのねじれ方向および条数（ｍｍ）：Ｌ１●ねじれ方向：Ｌ●歯形：並歯●圧力角：２０°●Ｓ４５Ｃ機械構造用炭素鋼●キー材が付いてます。●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールは同じねじれ方向、同じ条数の組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのＫＧギヤ・インフォメーションをご参照願います。
