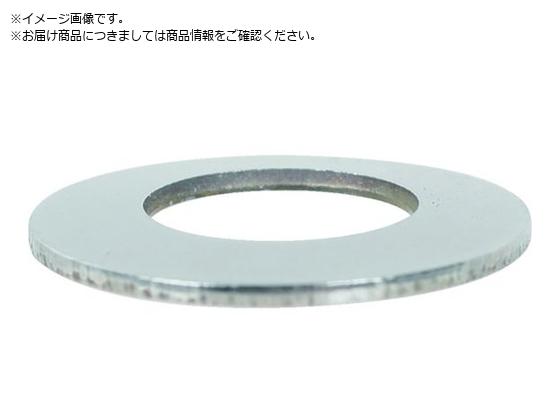

TRUSCO 皿ばね 重荷重用 外径35.5 内径18.3 10個入り T22012

振動緩和、緩み止めなどに使用します。平ワッシャーを弓状に曲げ、撓ませることで荷重を発生させています。狭小スペースで高荷重を必要とする場合に有効です。要求荷重や使用箇所により、並列、直列に重ねて使用することが出来ます。高めの荷重を要求する場合に使用します。

●外径（ｍｍ）：３５．５●内径（ｍｍ）：１８．３●ｔ板厚（ｍｍ）：２●最大たわみｈ×０．７５（ｍｍ）：０．６●ｔ＋ｈ高さ（ｍｍ）：２．８●使用たわみｈ×０．７５（ｍｍ）：　０．６●規格：ＪＩＳ　Ｂ　２７０６に準じる●硬度：ＨＲＣ３７〜４６●表面処理：光沢仕上げ（ＳＵＳ３０４−ＣＳＰ）●ＳＵＳ３０４−ＣＳＰ●外径２２．５、２５、２８、３１．５、４０は板厚、高さ等がＪＩＳと異なります。

※メーカーの都合により、パッケージ・仕様等は予告なく変更になる場合がございます。
※お客様都合による返品をお受けできない商品です。詳細はサポート＆ヘルプをご参照ください。
